本臺離子源裝置，包含五個工作電源，有燈絲電源、磁場電源、陽極電源、加速電源和抑制電源，每臺電源都可獨立調節，其中陽極電源、燈絲電源、磁場電源懸浮在50KV/50mA高壓直流的加速電源之上。該電源裝置為潘寧離子源系統供電，要求具有過溫、過壓、過流、打火保護，要求系統運行穩定可靠。

一、技術參數

1. 輸入電壓： AC380V,   50HZ，三相五線制；

2. 燈絲電源：電流0～30A，電壓0～30V，電流紋波≤1%；

3. 磁場電源：電流0～15A，電壓0～20V，電流紋波≤1%；

4. 陽極電源：電流0～5A，電壓0～250V，電流紋波≤1%；

5.抑制電源：電流0～100mA，電壓0～負3kV，電壓紋波≤1%；

6.加速電源：電流0～50mA，電壓0～50kV，電壓紋波≤1%。

二、電源功能要求：

1.本電源系統用于現有潘寧離子源的運行，含5個直流電源。5電源集成一體。各電源輸出獨立可調，各自具有獨立短路保護功能；

2.各電源均具有PLC通訊接口，具有本機和遠程兩種控制；

3.高壓主體和控制盒兩者分離，高壓主體置于油箱。控制盒置于機柜；

4.具有一個控制束流通斷的電路開關；

5.工作環境溫度：5～35℃，環境濕度：≤85%；

6.配備足夠標準高壓線，其長度須能連接至現裝置上離子源接線端；

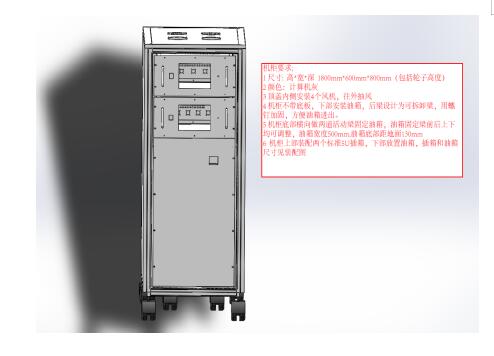

7.機柜高度不超過1.8米，寬度不超過0.6米，深度不超過1.0米。

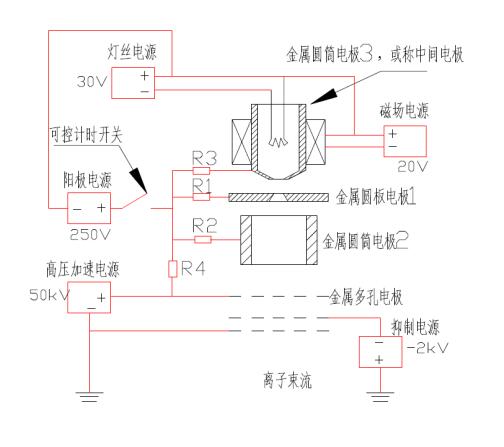

三、電源之間的連接方式如下
