MEV6KV-1KHZ非標高壓脈沖電源

使用說明書

一、 概述：

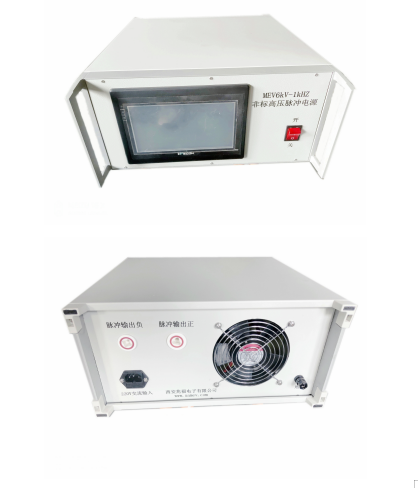

本系列產品專門用于產品耐壓測試，結構上為一個完整的機箱，主要由6KV直流電源、光纖調制器、控保電路、單片機、屏幕等組成。

二、 技術性能要求：

1.輸入電壓: AC220V±10%;50/60HZ

2.輸出電壓峰值:0-6KVp;

3.zui大功率:1000W;

4.脈沖上升;優于5KV/uS;

5.輸出頻率：小于1KHZ，連續可調；

6. 脈沖輸出特性：脈寬：0.1ms~4ms；脈沖間隔：根據頻率選擇;

7.顯示：電壓顯示：精度5%（示值*100），電流顯示精度5%；

8.保護：負載瞬時電流超過0.3mA，切斷輸出并聲音報警；需手動復位；

9.工作溫度：-10度~+45度；

10.耐壓：輸入對外殼AC1500V/min，無飛弧擊穿現象;

11.絕緣電抗：輸出對外殼≥200MΩ（500V兆歐表）。

三、 操作方法：

注：本產品需專業人員操作，應嚴格按照操作方法執行。

1. 首先，地線可靠接好。

注：地線必須可靠連接。

注：電源上地線接線柱和地線可靠連接。

2. 前面板的開關處于關斷狀態。

3. 然后，把220V電源插頭連接到電源后面板上的“220v

交流輸入”， 插好高壓輸出插頭，高壓輸出線和測試品可靠連接。（三角形高壓插頭為脈沖輸出正，十字星高壓插頭為脈沖輸出負）。

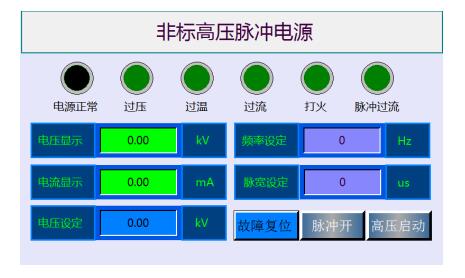

4. 把以上可靠接好后可以加電。首先，打開船型開關給電源供電，按下圖在屏幕上進行電壓和頻率、脈寬設定（設置所需要的電壓值、頻率和脈寬）。

5. 設定完成后，然后按順序按下開關，依次為：先開高壓啟動，等輸出電壓達到設定的電壓值時，再脈沖開。這時在輸出端口得到脈沖電壓從而對樣品進行測試。

6. 測試完成后，進行退電。先按下高壓停止再按脈沖關，等到高壓顯示的電壓掉到0以后，再關掉供電開關。

7. 關掉電源后，拔掉高壓輸出插頭和供電插頭，再進行拆除。

四、 故障及維護:

當電源出現過故障時，顯示屏上的故障指示燈會變紅色，電源正常燈會變灰，并帶有報警聲。系統會自動切斷高壓，把所有開關指示斷開。想再次加電需要按下故障恢復鍵，或者關電重新啟動（當沒有故障時，按下故障復位鍵按鍵不會自動彈起來，需要再次按下復位鍵。當出現故障時，按下故障復位鍵按鍵會自動彈起）。
